在视图工具栏中，单击顶视图 。

在工具工具栏中，点击添加矩形房间 。

注意：

双击使工具“粘滞”，即保持选中状态，这样我们就可以添加多个房间而无需每次都选择该工具。这由工具上的小绿点表示。要取消选择该工具，请选择其他工具或按ESC。

3. 我们将建一个大房间，然后再把它细分。要添加 room 1，请单击并从点（4,0）拖动到点（18,8）。

4. 另外创建四个房间，从（4,0）到（11,3），（11,0）到（18,3），（6,5）到（12,8）和（12,5）到（18,8）。

注意：

当我们在现有房间的顶部绘制新房间时，新房间是从现有房间“切出”的。先绘制基础房间，然后绘制新房间，我们自动创建了一个连通的走廊。

5. 通过绘制从（2,6）到（4,8）的矩形房间来创建楼梯间的底部。

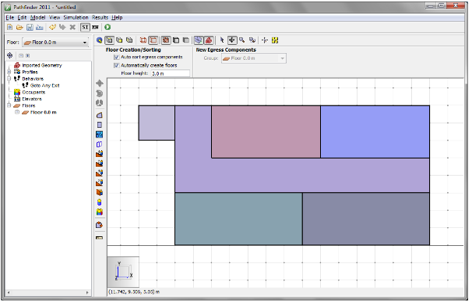

图1.地下几何



为了快速制作 floor 2和 floor3，我们将复制floor 1。为了方便起见并帮助组织模型，我们先创建两个新楼层。创建floor 2：

1. 在楼层选项（位于树状图上方）中，单击<添加新建>。

2. 键入4 m作为新楼层的高度，然后单击“确定”。

3. 在树状图中，单击以选择“楼层0.0 m”。

4. 在“工具”工具栏中，单击“复制/移动对象 。选择复制模式。在“份数”框中，键入1。在“移动Z”框中，键入4.0。单击复制/移动。

5. floor 2 和 floor 3 的登机口比 floor 1 大。要编辑 floor 2 平台的大小，请在“楼层4.0 m”上单击鼠标右键，然后单击“设置为活动楼层”。使用“选择/编辑对象路径”用户界面图标“选择”，选择floor 2 的平台。单击并将左上手柄（房间上的蓝点）拖动到0,8，将左下手柄拖动到0.6。



创建 floor 3：

1. 在楼层选项（位于树视图上方）中，单击<添加新建>。

2. 键入8 m新楼的高度，然后单击确定。

3. 在树形视图中，单击以选择Floor 4.0 m。

4. 在工具工具栏中，单击复制/移动对象 。选择复印模式。在份数框中，键入1。在“ 移动Z”框中，键入4.0。点击复制/移动。

5. 因为我们复制了floor 2，所以我们不需要编辑floor 3的平台。



要显示整个模型：

1. 单击树视图上方的楼层下拉菜单，然后选择<显示全部>。

2. 单击透视图 。

3. 单击全部重置 ，然后旋转模型。该模型应类似于图3。

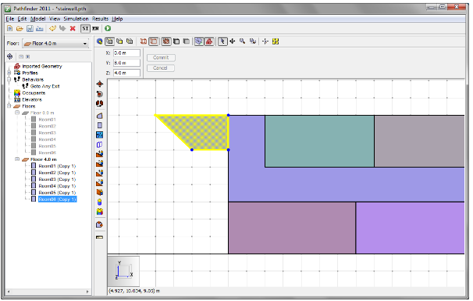

图2.拖动后左上二楼的手柄。

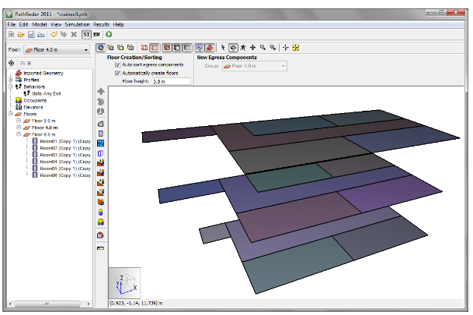

图3.创建floor 2 和 floor 3之后


3.添加着陆
在添加楼梯之前，我们在楼层之间添加平台。要在 floor 1 和floor 2 之间添加平台：

1. 在楼层选项（位于树视图上方）中，单击<添加新建>。

2. 键入2 m新楼的高度。

3. 在“ 新建楼层”对话框中，选中“ 设置为活动楼层”。这将隐藏其他楼层，并使新创建的几何体添加到新楼层。单击确定。

4. 在视图工具栏中，单击顶视图 。

5. 在工具工具栏中，点击添加矩形房间 。创建从(0, 0)到的矩形平台(4, 2)。



重复以在6.0 m处添加 the second着陆点。添加Second landing后，您的模型应类似于图4。

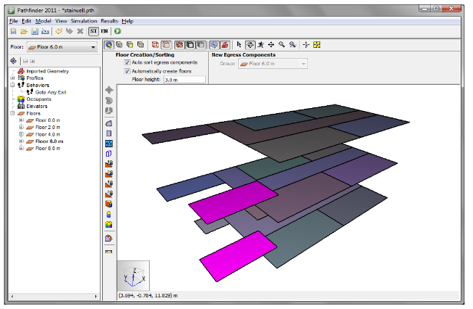

图4.添加着陆点后（以紫色突出显示）



4.添加楼梯
要创建楼梯，我们将使用在现有楼层之间添加楼梯的楼梯工具。为了简化放置楼梯的步骤，添加楼梯时我们将仅显示感兴趣的地板。要添加  the first stairs：

完成后，右键单击“树形视图”中的“ 地板 ”，然后单击“ 显示全部”。楼梯应如图7所示。

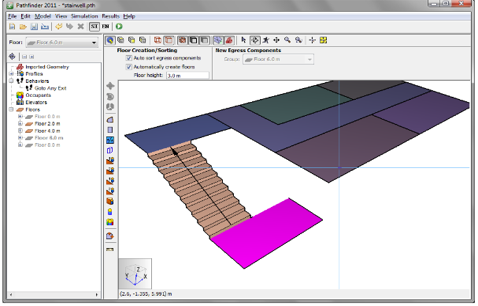

图5.在floor 1和低层之间添加楼梯之后



图6.在低层和 floor 2 之间添加楼梯之后



图7.添加全部楼梯之后



5.添加门
完成几何形状后，可以添加门。可以在3D视图中完成此操作，但使用“顶视图”并快速处理一个楼层会更容易。要在任何特定楼层上工作，请在树视图中右键单击它，然后选择“ 设置为活动楼层”，或从树视图上方的下拉菜单中选择楼层。

要将门添加到一楼：


1. 在“ 查看”菜单上，单击“ 编辑捕捉网格”，键入0.5 m然后单击“ 确定”。

2. 右键单击Floor 0.0 m，然后选择Set as Active Floor。

3. 在视图工具栏中，单击顶视图 。

4. 单击添加新门 。

5. 要将门从走廊添加到楼梯间，请单击并从拖动(4, 6.5)到(4, 7.5)。

6. 创建1 m门将每个房间连接到走廊。单击并拖动从(9.5, 3.0)对(10.5, 3.0)，(11.5, 3.0)对(12.5, 3.0)，(10.5, 5.0)对(11.5, 5.0)，和(12.5, 5.0) `到 `(13.5, 5.0)。您的模型应类似于图8。



对4.0 m和8.0 m层重复上述步骤。

然后，在一楼（0.0米）从（4，8）到（6，8）增加一个出口门。

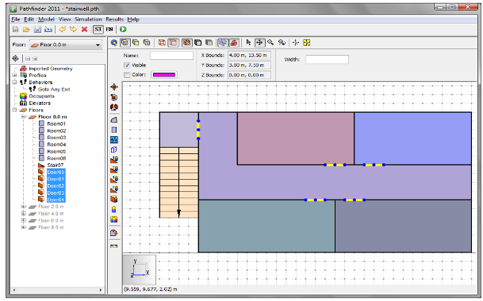

图8.在floor 2 添加门之后



6.添加人员

现在，我们将人员添加到每个楼层。



要显示完成的模型：

1. 在“视图”工具栏上，单击“透视视图”。

2. 在“视图”菜单上的“代理”下，单击“显示为人员”。您的模型应该类似于图9。

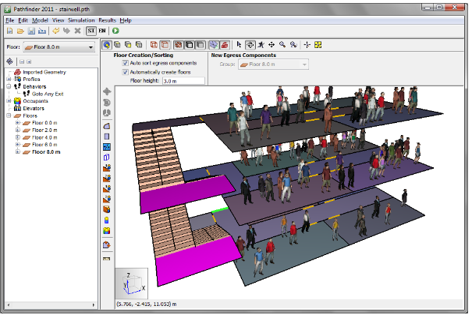

图9.完成的模型



将为人员分配默认的Behavior，即使用任何可用的出口离开建筑物。


7.运行模拟

要运行模拟：

1. 在文件菜单上，选择另存为…

2. 将模型保存到计算机上的新文件夹并命名文件multi_floor_stairwell.pth。

3. 在工具栏上，单击“运行模拟” 。

8.查看结果
模拟完成后，将显示3D Pathfinder结果窗口。

1. 单击播放按钮。

2. 随时单击“暂停”或“停止”按钮。可以拖动时间线来控制动画。

3. 要将使用者视为人，请单击“停止”按钮，在“代理”菜单上，单击“显示为人”，然后单击“播放”按钮。

每个房间的详细信息以逗号分隔值（CSV）文件提供，该文件可以导入电子表格。转向行为的输出时间为109.9秒。

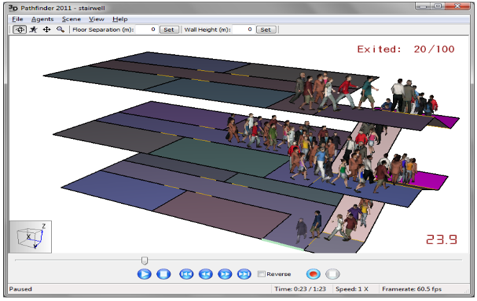

图10. 3D结果显示楼梯间疏散



9.选择SFPE模式
Pathfinder提供选择不同模拟模式的选项。SFPE移动模式与SFPE工程指南-火灾中的人类行为（SFPE 2019）中使用的假设一致。假设包括：

• 乘员使用短的路径移向出口
• 乘员速度是房间密度的函数
• 乘员可以独立移动，并且可以与其他乘员占用相同的空间

• 门上形成队列，通过门的流量符合SFPE指南的规定。由于多个使用者可以占用相同的空间，因此队列可能会显示为单个使用者。

要选择SFPE模式：

1. 在“ 模拟”菜单上，单击“模拟参数”。

2. 单击行为选项卡。

3. 在“ 行为模式”框中，选择“ SFPE”。

4. 在“ 门边界层”框中，键入0cm。这从门的流量计算中删除了边界层

5. 单击确定。

使用名称保存模型multi_floor_stairwell_sfpe.pth并运行分析。SFPE模式的LAST OUT时间为85.0秒。



10.将SFPE计算与预期结果进行比较

可以手动计算预期的SFPE模式疏散时间。该时间是passenger 1 从floor 1 离开所需的时间加上其余passenger 2 和passenger 3 穿过楼梯底部门的时间。

在楼梯上的速度是0.918 m/s。地面和着陆的速度为1.19 m/s。通过1.0 m门的流量为1.32 pers/sec。图11显示了以黄色突出显示的floor 2上的 passenger 1 的路径。长度约为12.9 m。passenger 1 离开的时间大约10.8 s为到达到达5 s楼层，到达楼层和出口楼层以及9.7 s楼梯上的时间，总时间为25.5 s。79人穿过1.0 m门的时间为59.9 s。然后，总退出时间约为85.4 s，这类似于Pathfinder计算的时间。

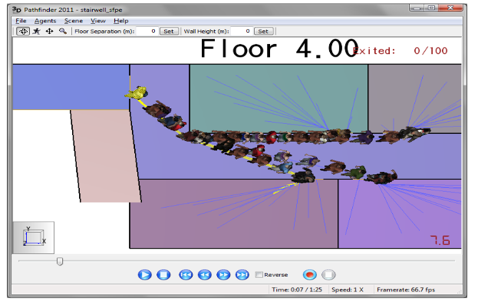

图11.黄色高亮显示passenger 1 到达二楼着陆点的路径。该路径的长度约为12.9 m。
